隨著科技的飛速發展，我國的消費電子產業迅速成長起來。其中的印刷電路板（簡稱PCB）行業成為了電子元件制造業中最活躍的產業之一。如今PCB在電子產品多功能化、小型化、輕量化的技術要求下，朝著高密度、多層化、高性能方向發展。但在生產高性能、高復雜性 PCB的過程中，如何保證PCB的產品質量，成為了PCB 生產廠家普遍面臨的行業難題。
在當前有限的PCB生產工藝水平下，電路板在生產過程中常常會受到原材料、設備穩定性、環境、溫度和人為操作等各種不確定因素的影響。在這種情況下，上述缺陷往往是很難避免的。更為嚴峻的是，而且電路板的層數越多，出現過細、過粗、殘缺、針孔、粘連、斷開、錯位等質量問題的機率就會越大，造成的廢品率也就越高。
國內專門為制造業提供檢測產品和服務的瑞茂光學發現，可以將XRAY檢測設備的X射線照射在焊點上的圖像進行分析計算法，來自動地檢驗焊點缺陷。通過XRAY檢測設備在 PCB生產過程中對多層板的每一層進行中間檢測或在線檢測，及時將不合格品予以剔除，從而大大提高PCB的正品率。
XRAY檢測設備的射線源對被檢測物進行穿透式照射后，被XRAY傳感器接收完成后成像； 通過專業的AXI 分析軟件對圖像進行處理和分析，完成對物體內部缺陷檢測判斷。

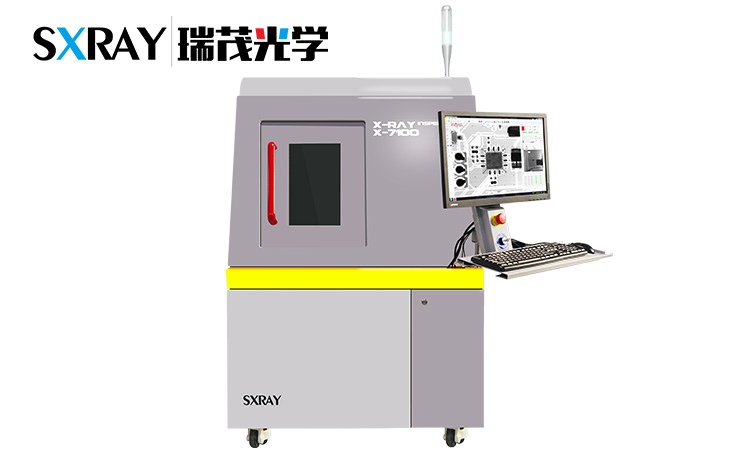

PCB檢測是通過高品質的射線源、高靈敏度的成像器件以及高動態范圍等特性來最終獲取高對比度的高質量圖像。對此，瑞茂光學可提供高清成像可系統放大1000倍的X-7100型XRAY檢測設備，和具備900*600mm大型載物臺，裝配有300W分辨率高清平板探測器的X-9100型批量無損XRAY檢測設備。
高性能、高復雜性和高質量PCB的生產，離不開完備的技術質量保障體系和先進的檢測設備，在這方面，瑞茂光學的高效、高速、高精度XRAY檢測設備提供了完美的解決方案。
