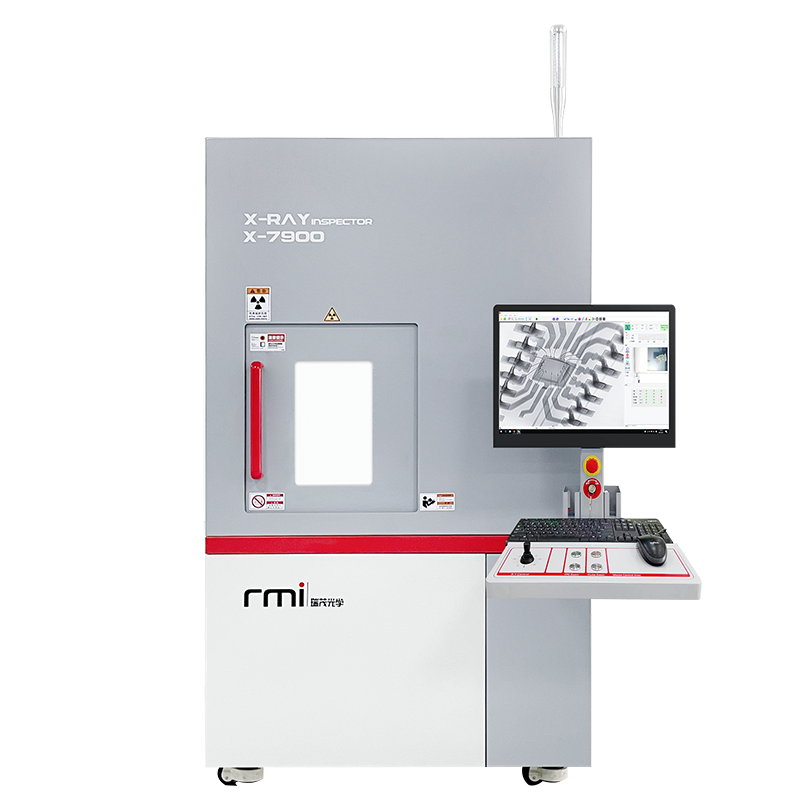

X-7900 進階版X-Ray自動檢測系統
光管類型：封閉式
空間分辨率：3/5μm
放大倍率：450X
半導體X-RAY檢測設備 X-7900可以檢測半導體3um的缺陷、一鍵測量汽包大小及空洞率，并可以將缺陷幾何放大400X，檢測圖像系統放大2500X。
詳細信息
Product Introduction
| 功能 | CNC程序：自動批量檢測樣品不同位置 |
| 陣列功能：自動批量檢測位置固定、間距相同樣品 | |
| 氣泡測量：一鍵測量氣泡大小、空洞率 | |
| 長度、寬度測量：測量部分檢測區域長度、寬度 | |
| 可視化導航界面：檢測位置精準定位 | |
| 模擬顏色：更好觀察檢測圖像 | |
| 優勢 | 自動 ON/OFF X-RAY光管批量檢測樣 |
搭配高穩定性高精度X射線光 | |
| 高分辨率數字X-RAY平板 | |
載物臺可容納大量各種尺寸樣 | |
| 可選載物臺360°旋轉檢測樣品 | |
| 允許60°傾斜觀測 |
規格參數
Product Introduction
| Model: | X-7900 | X-7900-S |
| X-ray 光管類型 | 封閉式 | 封閉式 |
| 空間分辯率 | 3um | 5um |
| 光管電壓 | 130KV | 90KV |
| 光管電流 | 300uA | 200uA |
| 放大倍率 | 450X | 450X |
| 數字平板探測器分辯率 | 1648*1644px | 1648*1644px |
| 數字平板探測器密度值 | 16bit (65536) | 16bit (65536) |
| 圖像速度 | 30（FPS) | 30（FPS) |
| 平板旋轉角度 | 60 ° | 60 ° |
| 載物臺尺寸 | 540*540mm | 540*540mm |
| 檢測范圍 | 510*510mm | 510*510mm |
| 機器尺寸 | 1400*2010*2300mm(L*W*H) | 1400*2010*2300mm(L*W*H) |
| 機器重量 | 1050KG | 1050KG |
| 操作系統 | WINDOWS 10 | WINDOWS 10 |
| 電源/功率 | AC110-220V 50-60HZ 1200W | AC110-220V 50-60HZ 1200W |
| 輻射安全測試 | <1 uSV/H | <1 uSV/H |
包裝
Product Introduction
IGBT | BGA 氣泡 |
|
|
金線焊接 | 半導體檢查 |
|
|

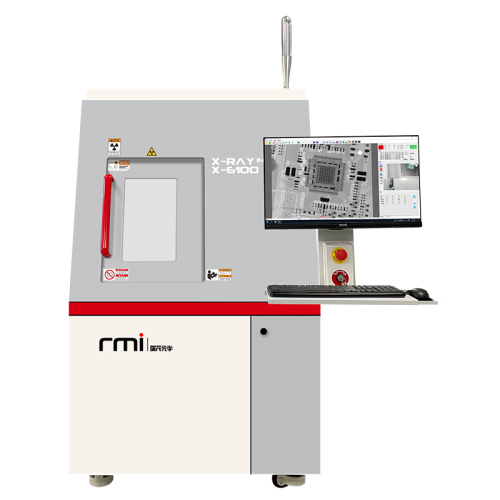

X-6100 X-RAY檢測領域廣泛，通常應用于電子元器件的內部結構檢測，常見氣泡空洞率測量、電路短路斷路、焊點缺焊少焊漏焊、內部存在異物裂縫等.....

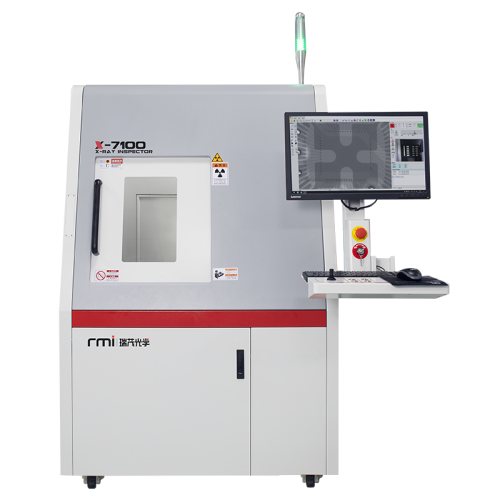

X-7100 X-RAY檢測領域廣泛，通常應用于電子元器件的內部結構檢測，常見氣泡空洞率測量、電路短路斷路、焊點缺焊少焊漏焊、內部存在異物裂縫等.....
